西船場JCT(信濃橋渡り線)西船場JCT:どこまで進んだ?(平成29年4月~6月)
※開通時点の情報です

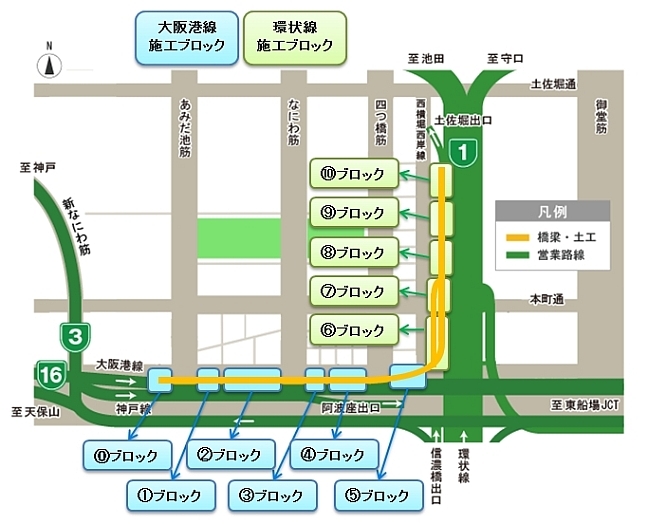

工事箇所
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_170206_nishisenba_passage-s.jpg)
建設状況の写真
平成29年5月11日~6月10日 《環状線》
信濃橋入口の改築に伴い、既設の入路桁(本町通上空)を撤去しました。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5159079.jpg_1.jpg)

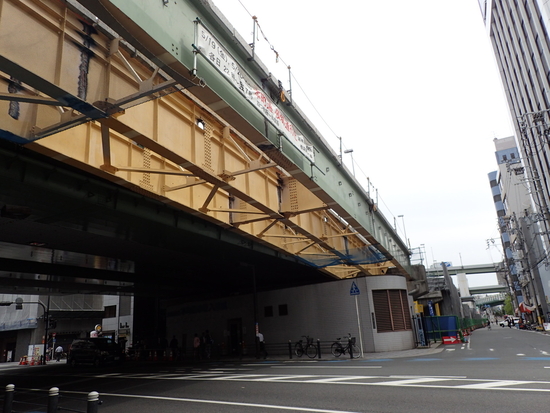

撤去前
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_DSCN1715.jpg_7.jpg)

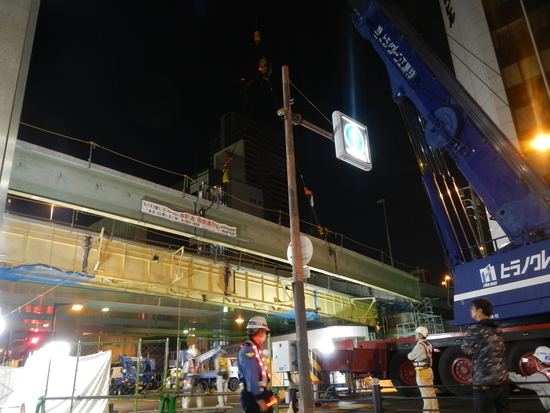

550tクレーンによる吊り下ろし状況、1日目
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5219438.jpg_5.jpg)

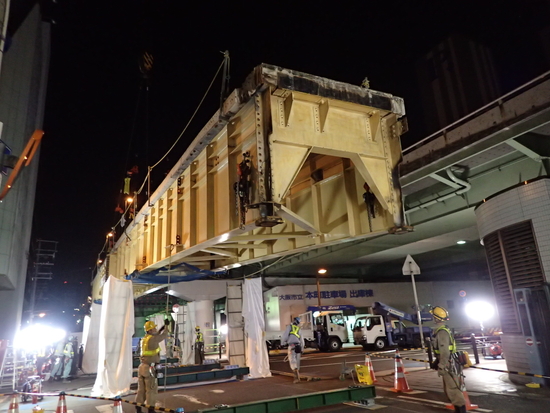

550tクレーンによる吊り下ろし状況、2日目
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5219522.jpg_3.jpg)

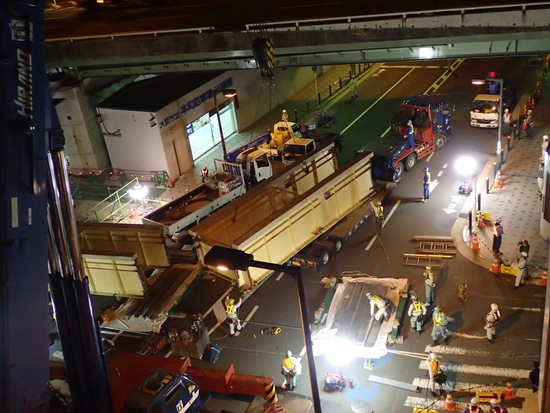

撤去・切断した桁の搬出状況
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5229658.jpg)

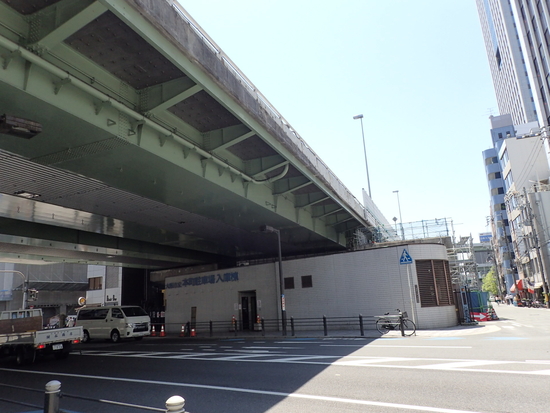

撤去完了
桁撤去工事は本町通りを夜間通行止めして実施しました。
ご協力頂いた皆様ありがとうございました。
【6-7ブロック】
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5119001.jpg)
橋脚の基礎コンクリートの打設を行っています。
【7ブロック】
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5249845.jpg)

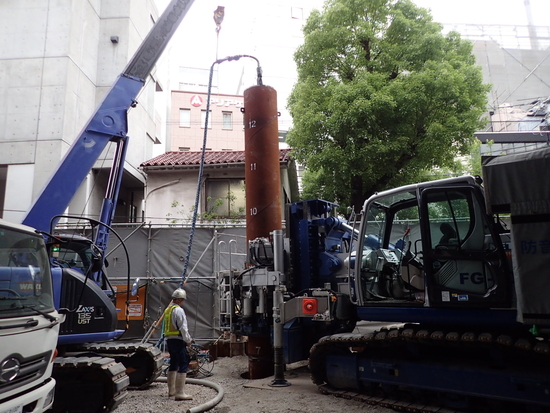

橋脚の基礎となる鋼管杭の打設を行っています。
【9ブロック】
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P6060362.jpg)

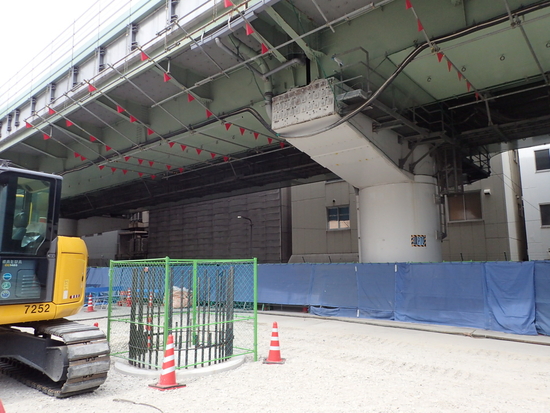

既設橋脚梁と新設橋脚とを接続するための準備を進めています。
【10ブロック】
平成29年5月11日~6月10日 《大阪港線》
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P5229756.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P6060257.jpg_2.jpg)

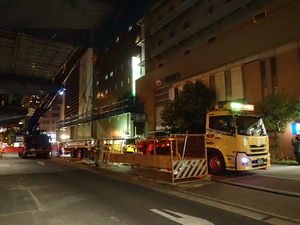

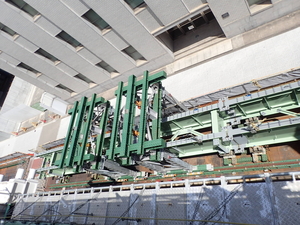

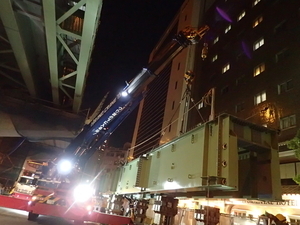

架設桁の組み立てを行っています。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P6060417.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P6070522.jpg)

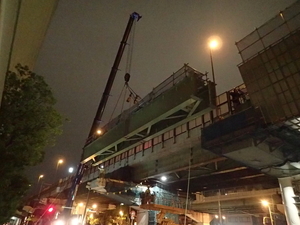

組み立てた桁の架設を行っています。
【1・2ブロック】
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P6010020.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P6010043.jpg)

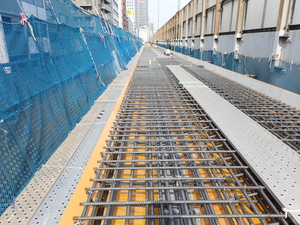

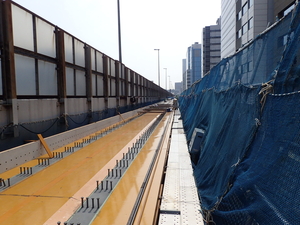

拡幅車線の鉄筋コンクリート床版※の鉄筋を組み立てています。
※床版(しょうばん):車両の重みを橋桁や橋脚に伝えるための床。舗装と桁の間の構造物。
【3ブロック】
平成29年4月11日~5月10日 《環状線》
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_1.jpg_3.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_3.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_2.jpg)
【6-7ブロック】

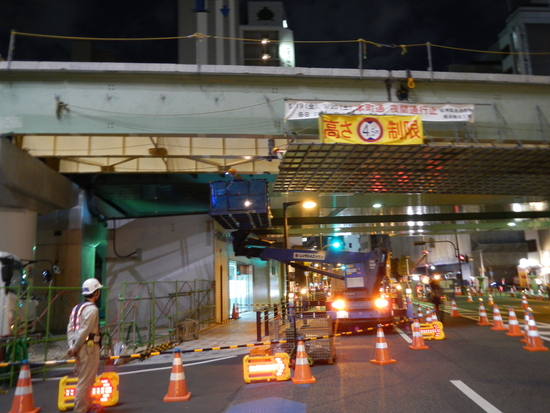

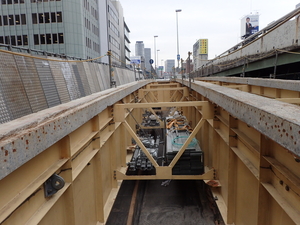

本町通上の桁撤去の準備を進めています(桁以外の部材を撤去しました)。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_4.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_5.jpg)

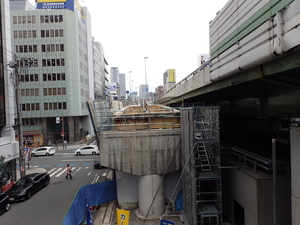

【7ブロック】

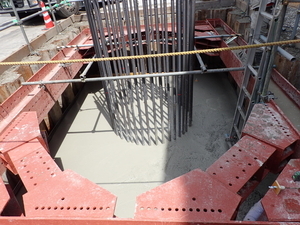

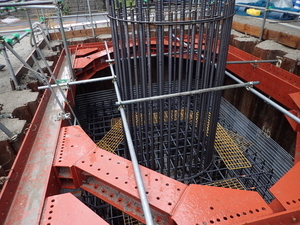

橋脚の基礎コンクリートの打設を行っています。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_6.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_7.jpg)

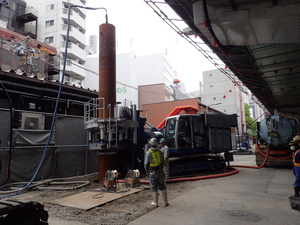

【9ブロック】

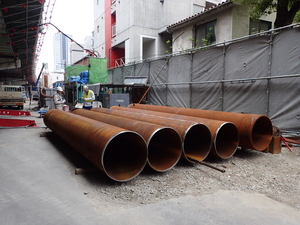

橋脚の基礎となる鋼管杭の打設を行っています。
平成29年4月11日~5月10日 《大阪港線》
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_8.jpg_2.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_9.jpg_3.jpg)

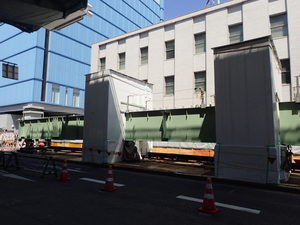

【1・2ブロック】

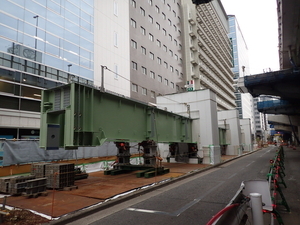

架設桁の組み立てを行っています。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_10.jpg)
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_11.jpg)

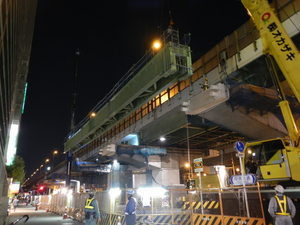

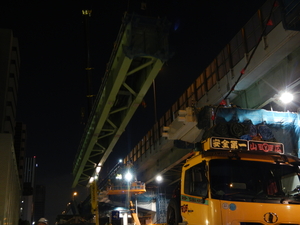

【1・2ブロック】
組み立てた桁の架設を行っています。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_Pic_12.jpg)
【2-3ブロック】

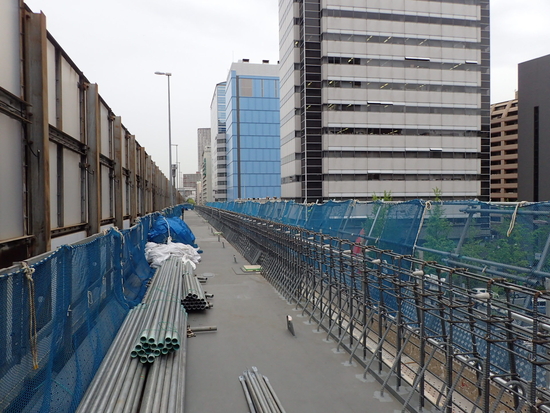

拡幅車線の壁高欄の鉄筋を組み立てています。
平成29年3月11日~4月10日 《環状線》
![信濃橋入路PC桁搬出とNG4床版状況と万能塀](/company/torikumi/useful/nishisemba/2017/04/12/img/eea6f59785b5aa9a53a5cdae7cfb36d9_1.jpg)
【6・7ブロック本町通上空】

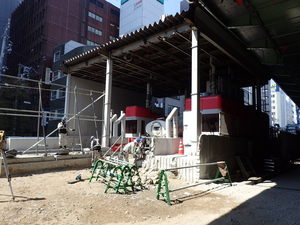

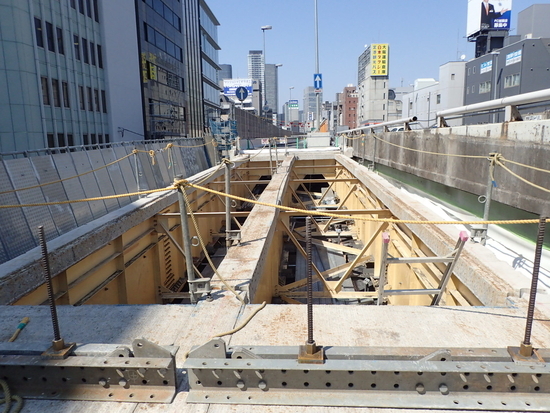

信濃橋入路の桁を撤去するため、足場内で高欄や床版の撤去など
準備作業を行っています。
![信濃橋入路PC桁搬出とNG4床版状況と万能塀](/company/torikumi/useful/nishisemba/2017/04/img/30294ef923d6f7147851f48e4b52ae0f.jpg)
【6ブロック】
信濃橋料金所の一部を撤去し
橋脚を構築する準備を行っています。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_e94bce41a3ec73aaaf2d1fb20484d387.jpg)

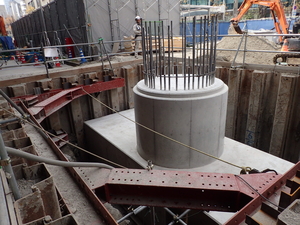

【10ブロック】
橋脚の一部を構築しました。
平成29年3月11日~4月21日 《大阪港線》
![再構築梁状況](/company/torikumi/useful/nishisemba/img/passage2017_4-6_5bb379ff421eea44b82d5eec6d71a9ca_5.jpg)
【1・2ブロック】

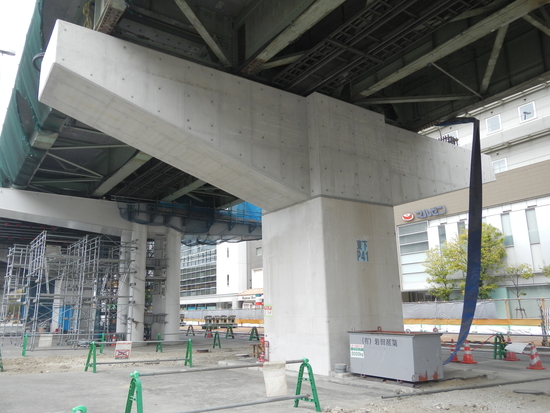

劣化した橋脚の梁の取り替え工事が完了しました。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_DSCN0893.jpg_6.jpg)
【1・2ブロック】

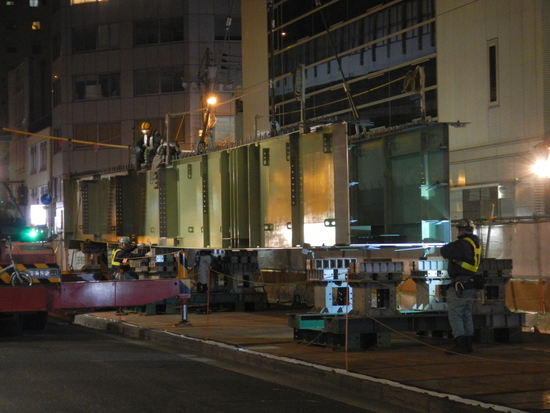

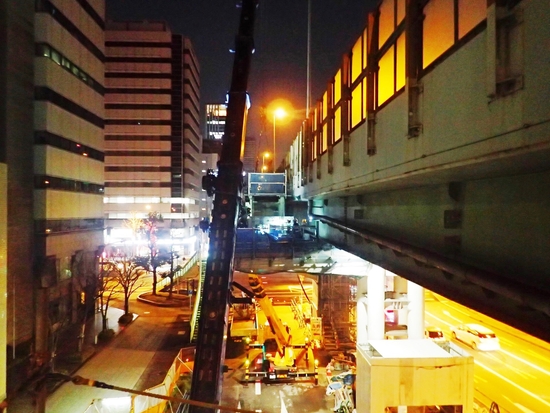

架設桁の組み立てを行っています。
![](/company/torikumi/useful/nishisemba/img/passage2017_4-6_P3280014.jpg)
【2ブロック】
組み立てた桁の架設を行っています。
